Tipos de cable de Red

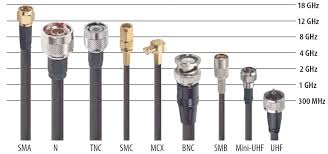

Cable coaxial:
 Estos cables se caracterizan por ser fáciles de manejar, flexibles, ligeros y económicos. Están compuestos por hilos de cobre, que constituyen en núcleo y están cubiertos por un aislante, un trenzado de cobre o metal y una cubierta externa, hecha de plástico, teflón o goma.

Los cables coaxiales son ideales para transmitir voz, datos y videos, son económicos, fáciles de usar y seguros.

Cables de par trenzado:
 Estos cables están compuestos por dos hilos de cobre entrelazados y aislados y se los puede dividir en dos grupos: apantallados (STP) y sin apantallar (UTP). Estas últimas son las más utilizadas en para el cableado LAN y también se usan para sistemas telefónicos. Los segmentos de los UTP tienen una longitud que no supera los 100 metros y está compuesto por dos hilos de cobre que permanecen aislados. Los cables STP cuentan con una cobertura de cobre trenzado de mayor calidad y protección que la de los UTP. Además, cada par de hilos es protegido con láminas, lo que permite transmitir un mayor número de datos y de forma más protegida. Se utilizan los cables de par trenzado para LAN que cuente con presupuestos limitados y también para conexiones simples.

Cables de fibra óptica:

 Estos transportan, por medio de pulsos modulados de luz, señales digitales. Al transportar impulsos no eléctricos, envían datos de forma segura ya que, como no pueden ser pinchados, los datos no pueden ser robados. Gracias a su pureza y la no atenuación de los datos, estos cables transmiten datos con gran capacidad y en poco tiempo.

La fibra óptica cuenta con un delgado cilindro de vidrio, llamado núcleo, cubierto por un revestimiento de vidrio y sobre este se encuentra un forro de goma o plástico. Como los hilos de vidrio sólo pueden transmitir señales en una dirección, cada uno de los cables tiene dos de ellos con diferente envoltura. Mientras que uno de los hilos recibe las señales, el otro las transmite. La fibra óptica resulta ideal para la transmisión de datos a distancias importantes y lo hace en poco tiempo

Cable cruzado:

Un cable cruzado es un cable que interconecta todas las señales de salida en un conector con las señales de entrada en el otro conector, y viceversa; permitiendo a dos dispositivos electrónicos conectarse entre sí con una comunicación full duplex. El término se refiere – comúnmente – al cable cruzado de Ethernet, pero otros cables pueden seguir el mismo principio. También permite transmisión confiable vía una conexión ethernet.

EL CABLE RECTO:
El cable recto se usa para conectar diferentes dispositivos:
De un switch a un router por medio del puerto Ethernet.
De una computadora a un switch.
De una computadora a un Hub (ya no son muy comunes en el mercado).
En el cable recto normalmente los pines 1 y 2 son usados para transmitir datos y los pines 3 y 6 son para recibir datos. Las computadoras, servidores y routers, son conectados por medio de estos cables. En algunos casos unos switches poseen PoE (Power over Ethernet) esto quiere decir que transmiten energía eléctrica a través del mismo cable de red.
Configuración del cable recto
Pin
Pin
Blanco/Naranja 1

Modelo ISO.

El modelo de Interconexión de Sistemas Abiertos (OSI, Open System Interconection) lanzado en 1984 fue el modelo de red descriptivo creado por ISO. Proporcionó a los fabricantes un conjunto de estándares que aseguraron una mayor compatibilidad e interoperabilidad entre los distintos tipos de tecnología de red producidos por las empresas a nivel mundial.

Siguiendo el esquema de este modelo se crearon numerosos protocolos que durante muchos años ocuparon el centro de la escena de las comunicaciones informáticas. El advenimiento de protocolos más flexibles, donde las capas no están tan demarcadas y la correspondencia con los niveles no es tan clara, puso a este esquema en un segundo plano. Sin embargo sigue siendo muy usado en la enseñanza como una manera de mostrar como puede estructurarse una "pila" de protocolos de comunicaciones.



Capa física:

Es la que se encarga de la topología de la red y de las conexiones globales de la computadora hacia la red, tanto en lo que se refiere al medio físico como a la forma en la que se transmite la información.
Sus principales funciones se pueden resumir como:

• Definir el medio o medios físicos por los que va a viajar la comunicación: cable de pares trenzados (o no, como en RS232/EIA232), coaxial, guías de onda, aire, fibra óptica.
• Definir las características materiales (componentes y conectores mecánicos) y eléctricas (niveles de tensión) que se van a usar en la transmisión de los datos por los medios físicos.
• Definir las características funcionales de la interfaz (establecimiento, mantenimiento y liberación del enlace físico).
• Transmitir el flujo de bits a través del medio.
• Manejar las señales eléctricas del medio de transmisión, polos en un enchufe, etc.
• Garantizar la conexión (aunque no la fiabilidad de dicha conexión)



Capa de enlace de datos:

Esta capa se ocupa del direccionamiento físico, del acceso al medio, de la detección de errores, de la distribución ordenada de tramas y del control del flujo. Es uno de los aspectos más importantes que revisar en el momento de conectar dos ordenadores, ya que está entre la capa 1 y 3 como parte esencial para la creación de sus protocolos básicos (MAC, IP), para regular la forma de la conexión entre computadoras así determinando el paso de tramas (trama = unidad de medida de la información en esta capa, que no es más que la segmentación de los datos trasladándolos por medio de paquetes), verificando su integridad, y corrigiendo errores, por lo cual es importante mantener una excelente adecuación al medio físico (los más usados son el cable UTP, par trenzado o de 8 hilos), con el medio de red que redirecciona las conexiones mediante un router. Dadas estas situaciones cabe recalcar que el dispositivo que usa la capa de enlace es el Switch que se encarga de recibir los datos del router y enviar cada uno de estos a sus respectivos destinatarios (servidor -> computador cliente o algún otro dispositivo que reciba información como celulares, tabletas y diferentes dispositivos con acceso a la red, etc.), dada esta situación se determina como el medio que se encarga de la corrección de errores, manejo de tramas, protocolización de datos (se llaman protocolos a las reglas que debe seguir cualquier capa del modelo OSI).



Capa de red:

Se encarga de identificar el enrutamiento existente entre una o más redes. Las unidades de información se denominan paquetes, y se pueden clasificar en protocolos enrutables y protocolos de enrutamiento.

• Enrutables: viajan con los paquetes (IP, IPX, APPLETALK)
• Enrutamiento: permiten seleccionar las rutas (RIP, IGRP, EIGRP, OSPF, BGP)

El objetivo de la capa de red es hacer que los datos lleguen desde el origen al destino, aun cuando ambos no estén conectados directamente. Los dispositivos que facilitan tal tarea se denominan encaminadores o enrutadores, aunque es más frecuente encontrarlo con el nombre en inglés routers. Los routers trabajan en esta capa, aunque pueden actuar como switch de nivel 2 en determinados casos, dependiendo de la función que se le asigne. Los firewalls actúan sobre esta capa principalmente, para descartar direcciones de máquinas.
En este nivel se realiza el direccionamiento lógico y la determinación de la ruta de los datos hasta su receptor final.



Capa de transporte:

Capa encargada de efectuar el transporte de los datos (que se encuentran dentro del paquete) de la máquina origen a la de destino, independizándolo del tipo de red física que esté utilizando. La PDU de la capa 4 se llama Segmento o Datagrama, dependiendo de si corresponde a TCP o UDP. Sus protocolos son TCP y UDP; el primero orientado a conexión y el otro sin conexión. Trabajan, por lo tanto, con puertos lógicos y junto con la capa red dan forma a los conocidos como Sockets IP:Puerto (191.16.200.54:80).



Capa de sesión:

Esta capa es la que se encarga de mantener y controlar el enlace establecido entre dos computadores que están transmitiendo datos de cualquier índole. Por lo tanto, el servicio provisto por esta capa es la capacidad de asegurar que, dada una sesión establecida entre dos máquinas, la misma se pueda efectuar para las operaciones definidas de principio a fin, reanudándolas en caso de interrupción. En muchos casos, los servicios de la capa de sesión son parcial o totalmente prescindibles.



Capa de presentación:

El objetivo es encargarse de la representación de la información, de manera que aunque distintos equipos puedan tener diferentes representaciones internas de caracteres los datos lleguen de manera reconocible.
Esta capa es la primera en trabajar más el contenido de la comunicación que el cómo se establece la misma. En ella se tratan aspectos tales como la semántica y la sintaxis de los datos transmitidos, ya que distintas computadoras pueden tener diferentes formas de manejarlas.
Esta capa también permite cifrar los datos y comprimirlos. Por lo tanto, podría decirse que esta capa actúa como un traductor.



Capa de aplicación

Ofrece a las aplicaciones la posibilidad de acceder a los servicios de las demás capas y define los protocolos que utilizan las aplicaciones para intercambiar datos, como correo electrónico (Post Office Protocol y SMTP), gestores de bases de datos y servidor de ficheros (FTP), por UDP pueden viajar (DNS y Routing Information Protocol). Hay tantos protocolos como aplicaciones distintas y puesto que continuamente se desarrollan nuevas aplicaciones el número de protocolos crece sin parar.
Cabe aclarar que el usuario normalmente no interactúa directamente con el nivel de aplicación. Suele interactuar con programas que a su vez interactúan con el nivel de aplicación pero ocultando la complejidad subyacente.

Clasificacion de dispositivos de interconexion de redes.

Repetidores:

Un repetidor es un dispositivo electrónico que opera sólo en el nivel físico del modelo OSI, las señales que transportan información pueden viajar a una distancia fija antes de que la atenuación dañe la integridad de los datos, el repetidor instalado en un enlace recibe la señal antes de que sea demasiado débil o corrupta, regenera el patrón de bits original y coloca la copia refrescada de nuevo en el enlace.

Puentes.

Los puentes actúan en los niveles físico y de enlace de datos del modelo OSI. Los puentes pueden dividir una red grande en segmentos más pequeños. También pueden retransmitir tramas entre dos redes originalmente separadas, y contienen lógica que permite separar el tráfico de cada segmento, de forma que pueden filtrar el tráfico por lo que son útiles para controlar y aislar enlaces con problemas, contribuyendo a la seguridad de la red.



Encaminadores.

Los escaminadores tienen acceso a las direcciones del nivel de red y contienen software que permite determinar cual de los posibles caminos entre esas direcciones es el mejor para cada transmisión determinada. Los encaminadores actúan en los niveles físico, de enlace de datos y de red del modelo OSI.



Pasarelas.

Las pasarelas actúan en todos los niveles del modelo OSI, actuando como un auténtico convertidor de protocolos, pudiendo aceptar un paquete en un protocolo y retransmitirlo en otro.

Una pasarela es generalmente un software instalado en un encaminador, que comprende los protocolos utilizados por cada red enlazada, y es capaz de traducir de un protocolo a otro modificando cabeceras y colas del paquete e incluso la tasa de datos, el tamaño y el formato.

Principales componentes de una red.

El Hub

El hub (concentrador) es el dispositivo de conexión más básico. Es utilizado en redes locales con un número muy limitado de máquinas. No es más que una toma múltiple RJ45 que amplifica la señal de la red (base 10/100).

 En este caso, una solicitud destinada a una determinada PC de la red será enviada a todas las PC de la red. Esto reduce de manera considerable el ancho de banda y ocasiona problemas de escucha en la red.



El Switch

El Switch (o conmutador) trabaja en las dos primeras capas del modelo OSI, es decir que éste distribuye los datos a cada máquina de destino, mientras que el hub envía todos los datos a todas las máquinas que responden. Concebido para trabajar en redes con una cantidad de máquinas ligeramente más elevado que el hub, éste elimina las eventuales colisiones de paquetes (una colisión aparece cuando una máquina intenta comunicarse con una segunda mientras que otra ya está en comunicación con ésta…, la primera reintentará luego).

 El Router

El Router permite el uso de varias clases de direcciones IP dentro de una misma red. De este modo permite la creación de sub redes.

Es utilizado en instalaciones más grandes, donde es necesaria (especialmente por razones de seguridad y simplicidad) la creación de varias sub redes. Cuando la Internet llega por medio de un cable RJ45, es necesario utilizar un router para conectar una sub red (red local, LAN) a Internet, ya que estas dos conexiones utilizan diferentes clases de dirección IP (sin embargo es posible pero no muy aconsejado utilizar una clase A o B para una red local, estas corresponden a las clases de Internet).

El repetidor

Este dispositivo sólo amplifica la señal de la red y es útil en las redes que se extienden grandes distancias.

Clasificacion de redes de computadoras.LAN, MAN,WAN.

Las redes de computadoras se clasifican por su tamaño, es decir la extensión física en que se ubican sus componentes, desde un aula hasta una ciudad, un país o incluso el planeta.

Dicha clasificación determinará los medios físicos y protocolos requeridos para su operación, se definen en tres tipos:

LAN: Red de área local se conectan varios equipos con un alcance limitado por los cables o por la potencia de las antenas inalámbricas. Por ejemplo la red del instituto.

 Distancia maxima para una red LAN

La disatancia maxima recomendada para tener 100 Mbps son 100 metros de cable UTP Categioria 5 ... si bien añadiendo elementos activos como switches, routers puedes llegar hasta 500 metros con elementos de por medio (4 switches) con cable UTP ... si ya hablamos de fibra optica y demas, pues, puedes tener la distancia que quieras.

MAN: Red área metropolitana. Red formada por un conjunto de redes LAN en las que se conectan equipos, por ejemplo los de la junta de Extremadura.

 Distancia maxima para una red MAN

Su distancia de cobertura es mayor de 4 Kmts.



WAN: Red de área amplia interconectan equipos en un entorno muy amplio, como un país usando la red telefónica.

  Distancia maxima para una red WAN

Es un tipo de red de computadoras capaz de cubrir distancias desde unos 100 hasta unos 1000 km, proveyendo de servicio a un país o un continente.

Datos interesantes

Longitud máxima para cableado estructurado:

La distancia máxima depende del tipo de cable. Los mas comunes que son UTP o STP.

La distancia máxima sería de 100 metros, una distancia mayor no garantiza buena comunicación.

Al usar fibra óptica, siempre y cuando esta no sea sometida a esfuerzos, la distancia es ilimitada, por eso este medio es el que se usa para comunicar por canales de comunicación interoceanicos.

Los seis Subsistemas del cableado estructurado son los siguientes:

• Instalaciones de Acometida
• Cuarto de Equipo
• Cableado Vertical (Backbone)
• Closet de Comunicaciones
• Cableado Horizontal (Topologia de Estrella)
• Área de Trabajo.

NODO:

Actualmente llamamos "nodo" de una red, a cualquier punto de conexión de dicha red, normalmente un ordenador o también llamado el servidor, que tenga una especial importancia para más de un usuario. Lo correcto sería identificar a los nodos por el nombre del ordenador principal de cada red.

Token:

Un token o también llamado componente léxico es una cadena de caracteres que tiene un significado coherente en cierto lenguaje de programación.

Ejemplos de tokens podrían ser palabras clave (if, else, while, int, ...), identificadores, números, signos, o un operador de varios caracteres.

Maquetas, topologia de red

  Topologia de anillo:



Topologia de estrella:



Topologia de bus:



Topologia de doble anillo:

Topologia de árbol:



Topologia de malla:



  Topologia conexa:



Topologia de red

La topología de red:
Es la representación geométrica de la relación entre todos los enlaces y los dispositivos que los enlazan entre sí

Topología en Malla:
En una topología en malla, cada dispositivo tiene un enlace punto a punto y dedicado con cualquier otro dispositivo. El término dedicado significa que el enlace conduce el tráfico únicamente entre los dos dispositivos que conecta.

Topología en Estrella:
En la topología en estrella cada dispositivo solamente tiene un enlace punto a punto dedicado con el controlador central, habitualmente llamado concentrador. Los dispositivos no están directamente enlazados entre sí.

Topología en Árbol:
La topología en árbol es una variante de la de estrella. Como en la estrella, los nodos del árbol están conectados a un concentrador central que controla el tráfico de la red. Sin embargo, no todos los dispositivos se conectan directamente al concentrador central. La mayoría de los dispositivos se conectan a un concentrador secundario que, a su vez, se conecta al concentrador central.

Topología en Bus:
 Una topología de bus es multipunto. Un cable largo actúa como una red troncal que conecta todos los dispositivos en la red.

Topología en Anillo:
En una topología en anillo cada dispositivo tiene una línea de conexión dedicada y punto a punto solamente con los dos dispositivos que están a sus lados.

componentes de una red informatica

Componentes de una Red Informatica:


El software de aplicaciones está formado por programas informáticos que se comunican con los usuarios de la red y permiten compartir información (como archivos, gráficos o vídeos) y recursos (como impresoras o unidades de disco). Un tipo de software de aplicaciones se denomina cliente-servidor. Las computadoras cliente envían peticiones de información o de uso de recursos a otras computadoras llamadas servidores, que controlan datos y aplicaciones.


El hardware de red está formado por los componentes materiales que unen las computadoras. Dos componentes importantes son los medios de transmisión que transportan las señales de los ordenadores (típicamente cables o fibras ópticas) y el adaptador de red, que permite acceder al medio material que conecta a los ordenadores, recibir paquetes desde el software de red y transmitir instrucciones y peticiones a otras computadoras. La información se transfiere en forma de dígitos binarios, o bits (unos y ceros), que pueden ser procesados por los circuitos electrónicos de los ordenadores.

Red

Una red de computadora:
Es un conjunto de equipos informáticos y software conectados entre sí por medio de dispositivos físicos que envían y reciben impulsos eléctricos, ondas electromagnéticas o cualquier otro medio para el transporte de datos, con la finalidad de compartir información, recursos y ofrecer servicios.
